Experiment 4
Schaltung für die ODER-Verknüpfung
Material
1 Steckbrett mit Batterie
1 Box mit Drahtbrücken und Pinzette
2 Relais
1 Doppelschalter
3 Leuchtdioden, 2 x rot, 1 x grün
Das Experiment
Bauen Sie auf dem Steckbrett schrittweise die folgende Schaltung auf:
-

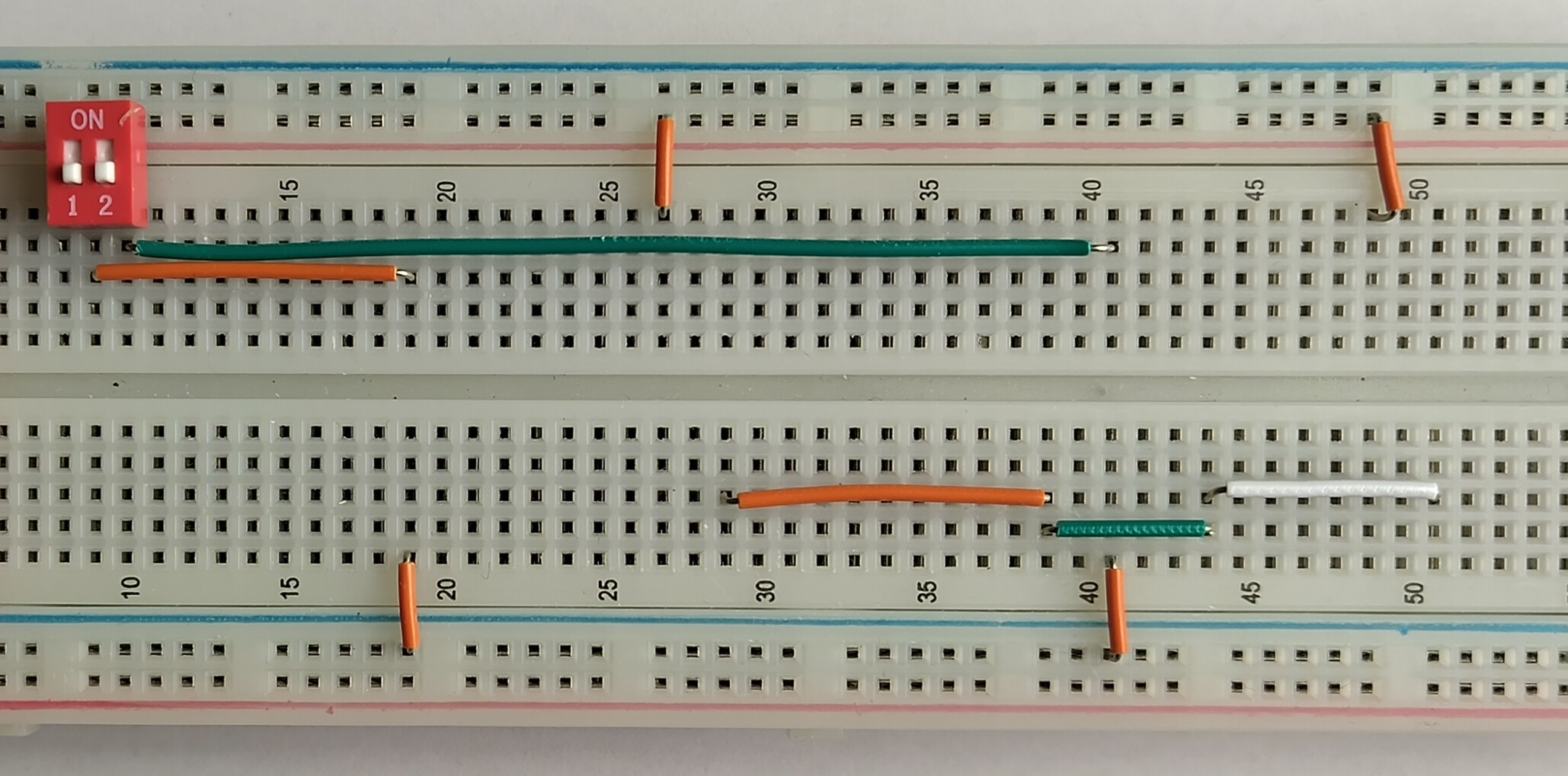

Zuerst werden der Doppelschalter für die Eingänge und die Drahtbrücken gesetzt.
Drahtbrücken
-

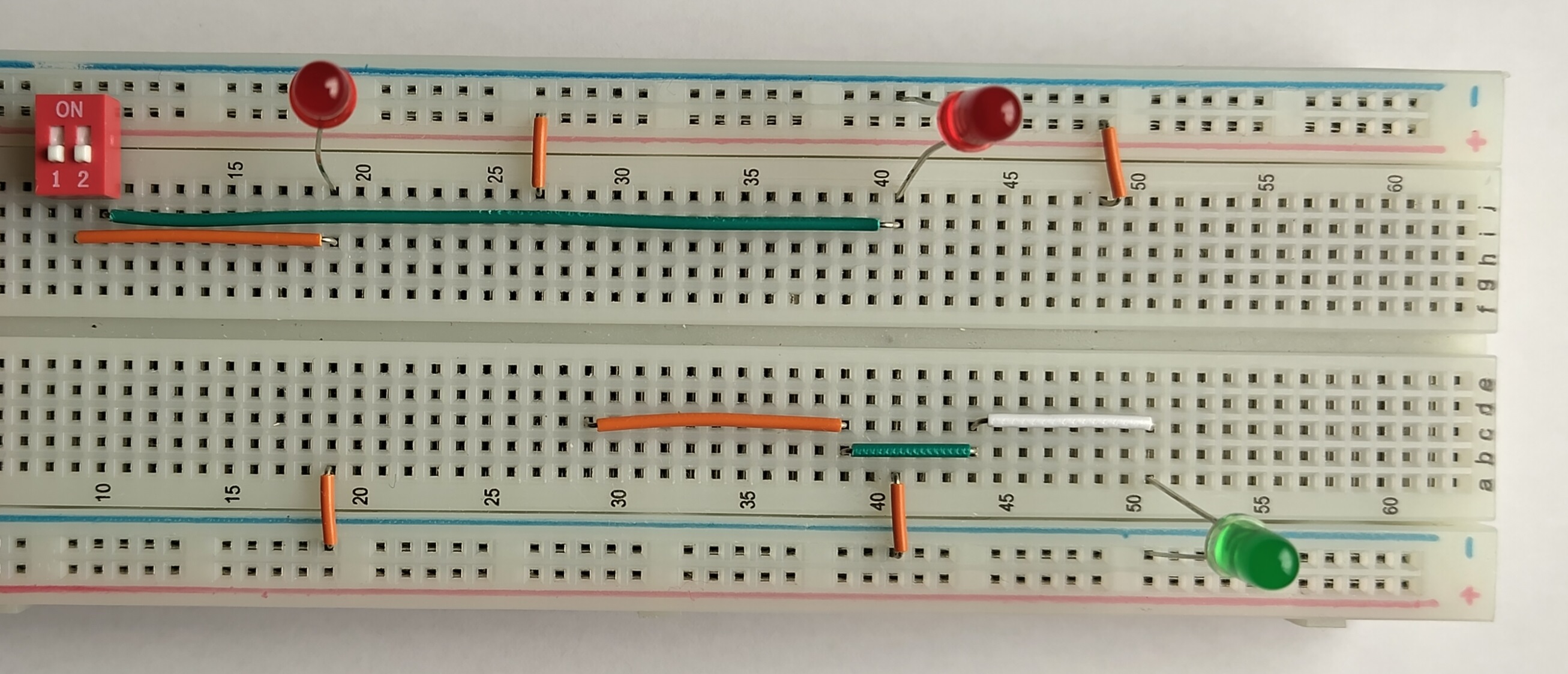

Jetzt folgen die LEDs für die Anzeige des Zustands an den Eingängen (rot) und am Ausgang (grün). Beachten Sie, dass die kurzen Anschlüsse immer auf der Seite des negativen Pols der Batterie (blau) angeschlossen sind.
LEDs
Schalten Sie die beiden Schalter 1 und 2 am Doppelschalter abwechselnd ein und aus und überprüfen Sie, ob jeweils die eine oder andere rote LED leuchtet.
-

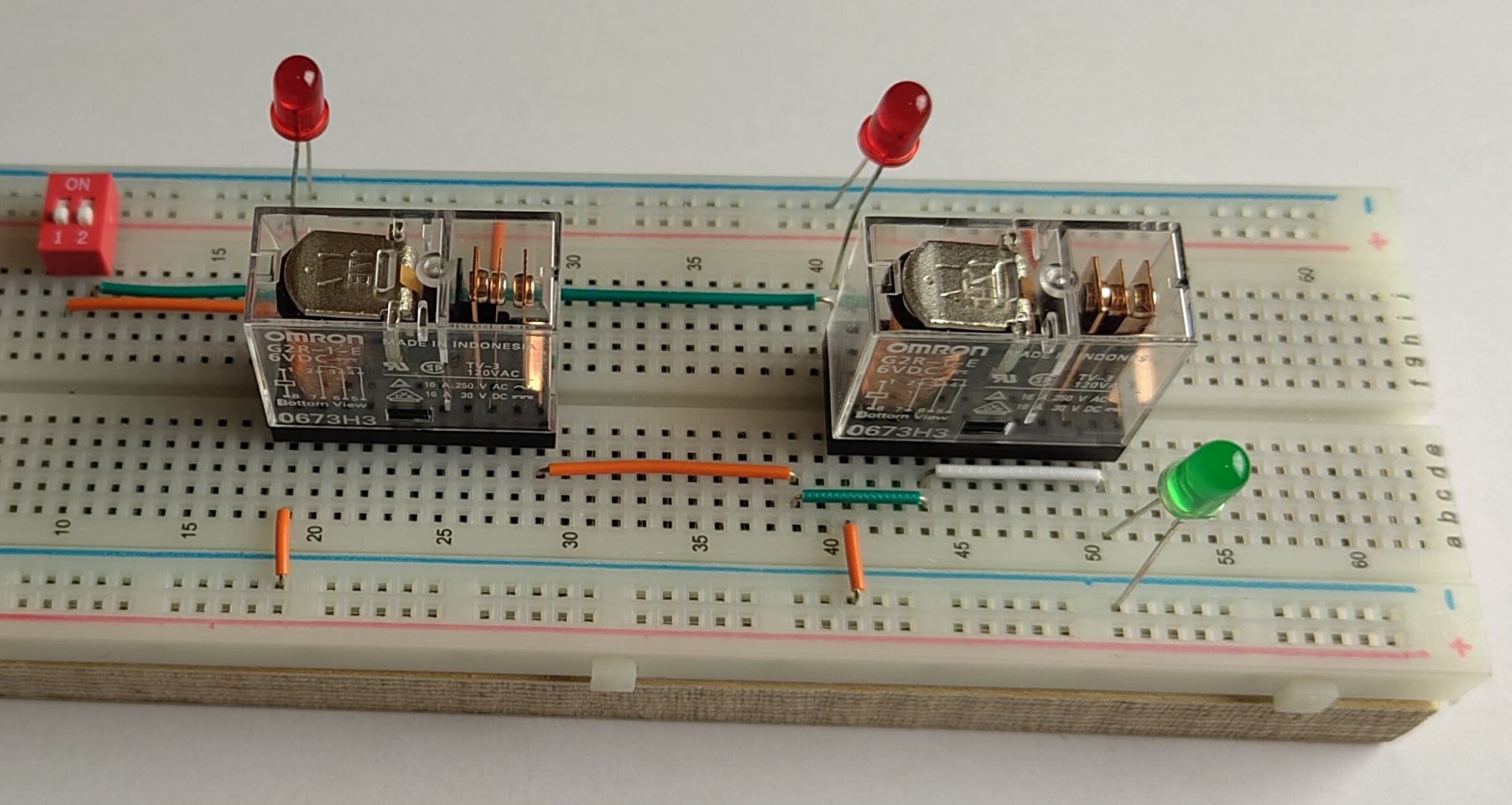

Schliesslich werden die Relais eingesetzt. Beachten Sie, dass diese genau an der richtigen Stelle platziert sind.
Relais
Schalten Sie die Schalter 1 und 2 am Doppelschalter ein und aus. Überprüfen Sie, ob die grünbe LED am Ausgang wirklich nur dann leuchtet, wenn mindestens einer der beiden Eingänge eingeschaltet ist.
Schaltung
Die symbolische Darstellung dieser Schaltung sieht so aus:
ODER-Schaltung symbolisch
