Experiment 5

Schaltung für die EXOR-Verknüpfung​

Material​

1 Steckbrett mit Batterie​

👉 siehe Experiment 1

1 Box mit Drahtbrücken und Pinzette​

👉 siehe Experiment 1

1 Chip mit vier UND-Gattern (74HC08)​

Chip mit vier UND-GatternChip mit vier UND-Gattern
Anschlüsse von oben gesehenAnschlüsse von oben gesehen
  • Jeweils die beiden linken Anschlüsse eines UND sind dessen Eingänge und der rechte Anschluss der Ausgang
  • Anschluss 7 muss mit dem negativen Pol der Batterie verbunden werden.
  • Anschluss 14 muss mit dem positiven Pol der Batterie verbunden werden.

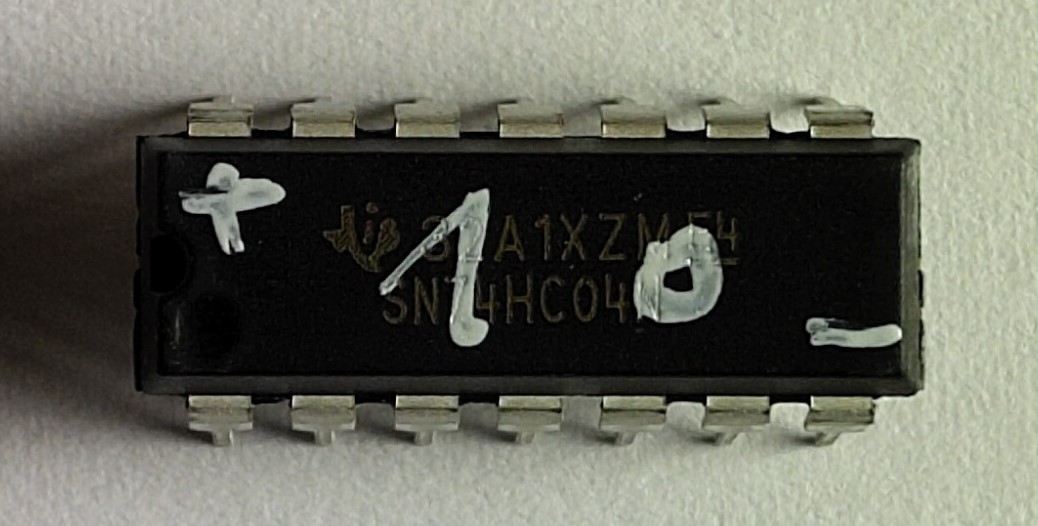

1 Chip mit sechs NICHT-Gattern (74HC04)​

Chip mit sechs NICHT-GatternChip mit sechs NICHT-Gattern
Anschlüsse von oben gesehenAnschlüsse von oben gesehen
  • Jeweils der linke Anschluss eines NICHT ist dessen Eingang und der rechte Anschluss der Ausgang
  • Anschluss 7 muss mit dem negativen Pol der Batterie verbunden werden.
  • Anschluss 14 muss mit dem positiven Pol der Batterie verbunden werden.

1 Chip mit vier ODER-Gattern (74HC32)​

Chip mit vier ODER-GatternChip mit vier ODER-Gattern
Anschlüsse von oben gesehenAnschlüsse von oben gesehen
  • Jeweils die beiden linken Anschlüsse eines ODER sind dessen Eingänge und der rechte Anschluss der Ausgang
  • Anschluss 7 muss mit dem negativen Pol der Batterie verbunden werden.
  • Anschluss 14 muss mit dem positiven Pol der Batterie verbunden werden.

3 Leuchtdioden, 2 x rot, 1 x grün​

👉 siehe Experiment 1

Das Experiment​

Bauen Sie auf dem Steckbrett schrittweise die folgende Schaltung auf:

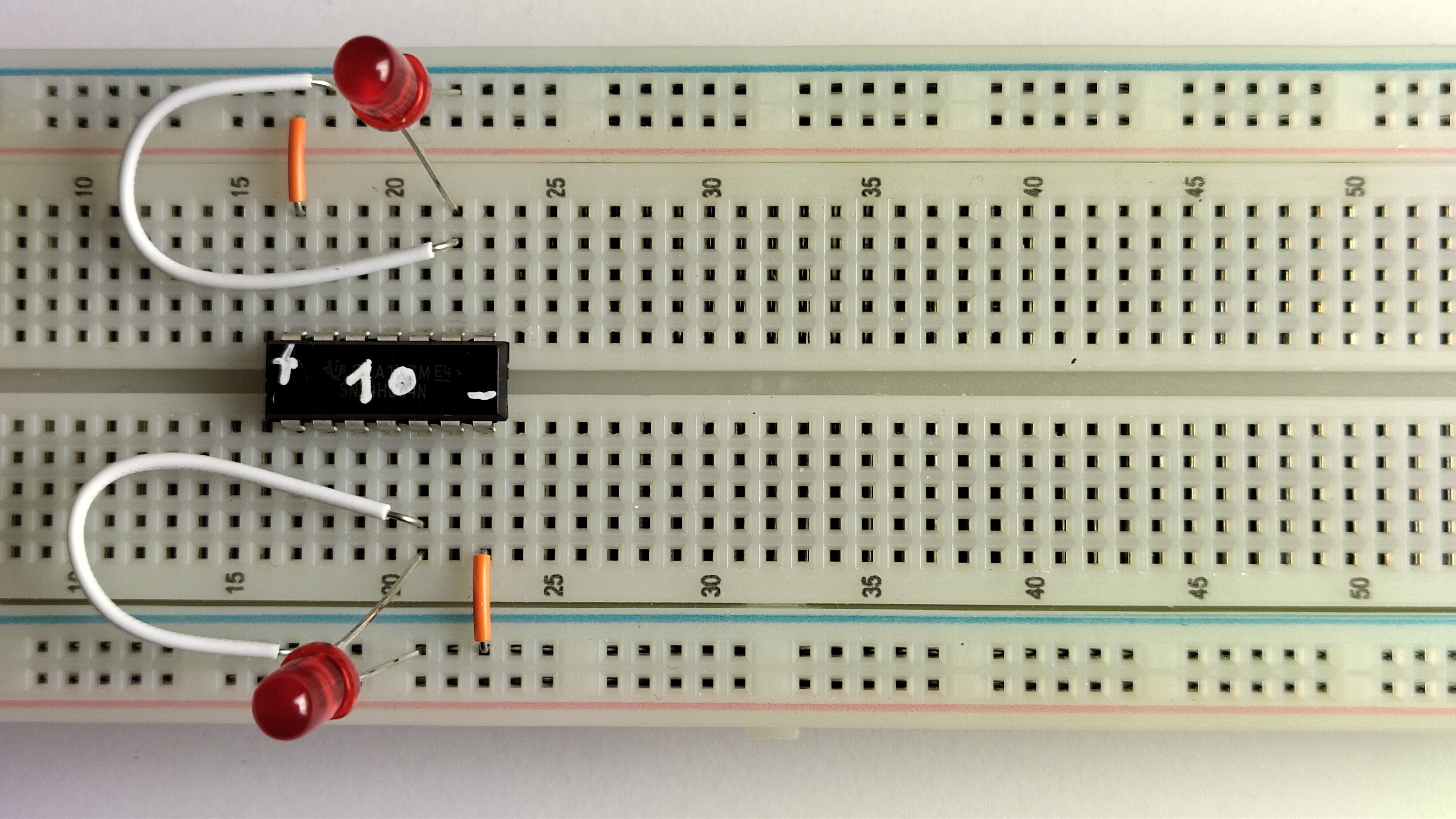

  1. Eingänge der EXOR-Schaltung (gebogene weisse Drahtbrücken und rote LEDs) mit Eingängen der beiden NICHT-Gatter verbinden. Beachten Sie, dass die kurzen Anschlüsse der LEDs immer auf der Seite des negativen Pols der Batterie (blau) angeschlossen sind.

    Eingänge und NICHT-GatterEingänge und NICHT-Gatter

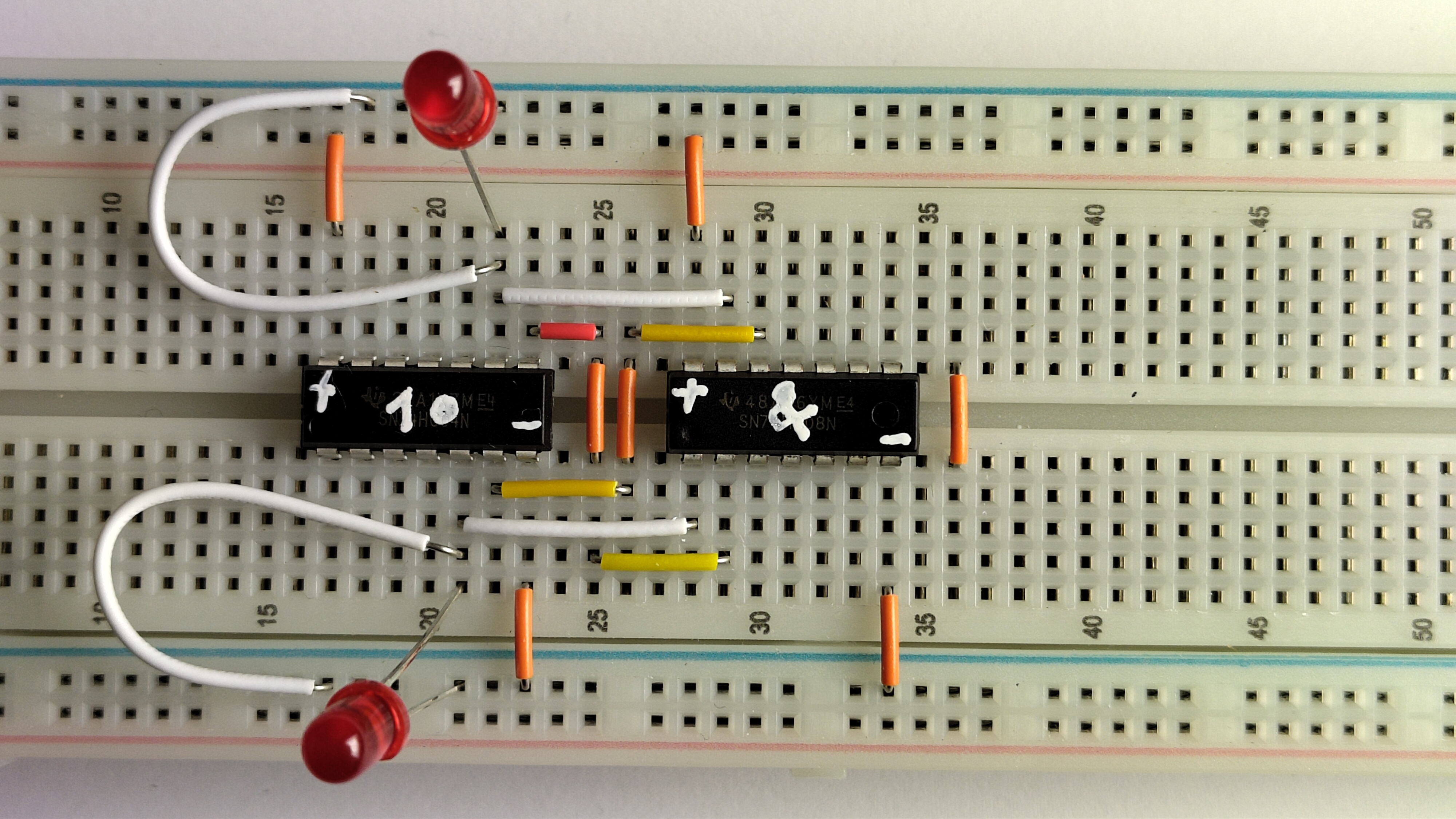

  2. Chip mit UND-Gatter hinzufügen. Jeweils einen Ausgang aus einem NICHT-Gatter und den anderen Eingang der EXOR-Schaltung kreuzweise auf je ein UND-Gatter verbinden.

    UND-GatterUND-Gatter

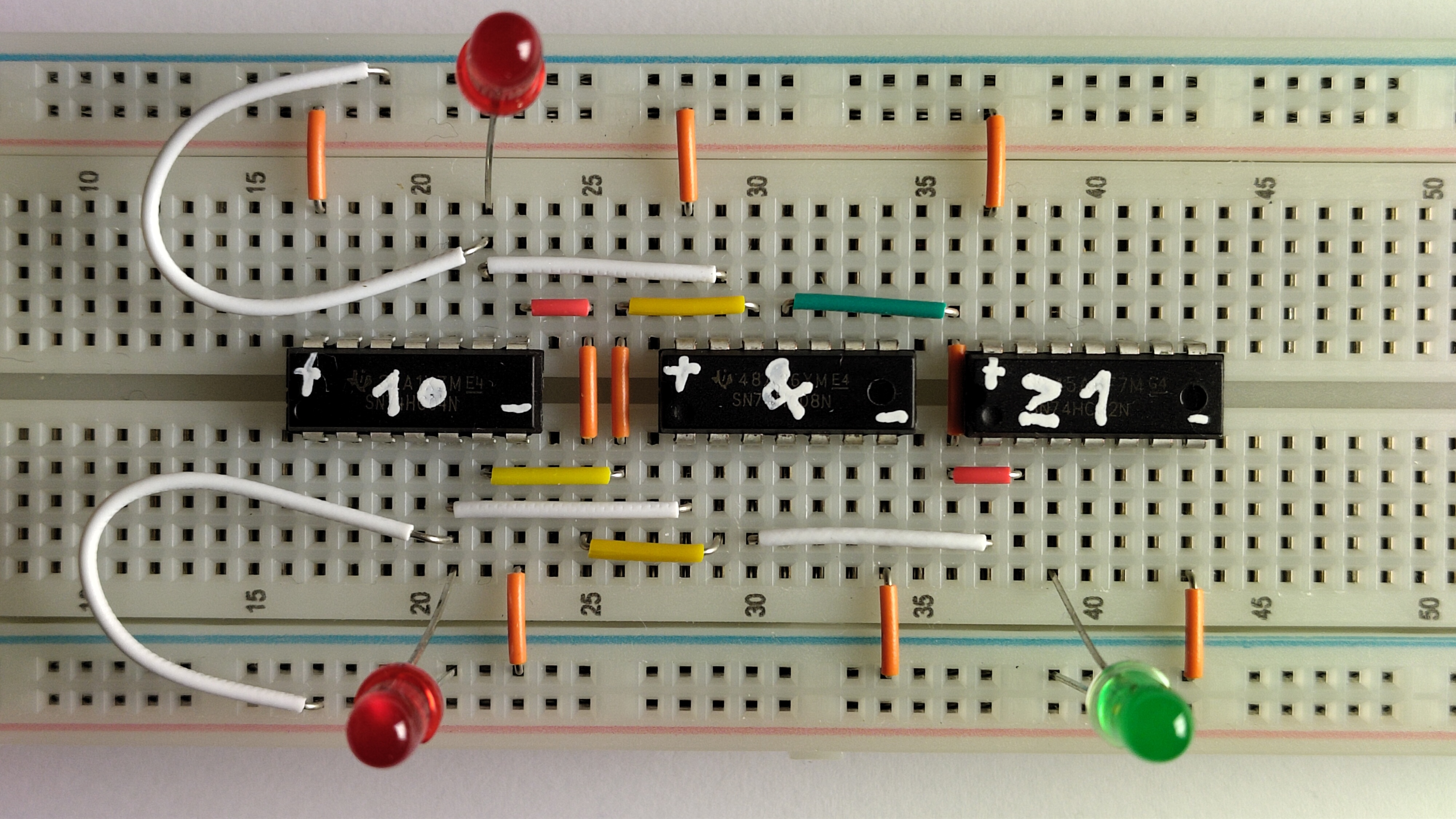

  3. Chip mit ODER-Gatter hinzufügen. Die Ausgänge der beiden UND-Gatter auf die Eingänge des ODER-Gatters verbinden. Der Ausgang des ODER-Gatters ist zugleich der Ausgang der EXOR-Schaltung (grüne LED).

    ODER-Gatter und AusgangODER-Gatter und Ausgang

In diesem Experiment verwenden wir an Stelle von Schaltern für die Eingänge zwei Drahtbrücken (gebogene weisse Drahtbrücken im Bild oben). Damit können die Eingänge der Schaltung (rote LEDs) entweder mit dem negativen oder dem positiven Pol der Batterie verbunden werden.

Überprüfen Sie, ob die grüne LED am Ausgang wirklich nur dann leuchtet, wenn genau einer der beiden Eingänge eingeschaltet ist.
