Experiment 6

Schaltung für den Halbaddierer​

Material​

1 Steckbrett mit Batterie​

👉 siehe Experiment 1

1 Box mit Drahtbrücken und Pinzette​

👉 siehe Experiment 1

1 Chip mit vier EXOR-Gattern (74HC86)​

Chip mit vier EXOR-GatternChip mit vier EXOR-Gattern
Anschlüsse von oben gesehenAnschlüsse von oben gesehen
  • Jeweils die beiden linken Anschlüsse eines EXOR sind dessen Eingänge und der rechte Anschluss der Ausgang
  • Anschluss 7 muss mit dem negativen Pol der Batterie verbunden werden.
  • Anschluss 14 muss mit dem positiven Pol der Batterie verbunden werden.

1 Chip mit vier UND-Gattern (74HC08)​

Chip mit vier UND-GatternChip mit vier UND-Gattern
Anschlüsse von oben gesehenAnschlüsse von oben gesehen
  • Jeweils die beiden linken Anschlüsse eines UND sind dessen Eingänge und der rechte Anschluss der Ausgang
  • Anschluss 7 muss mit dem negativen Pol der Batterie verbunden werden.
  • Anschluss 14 muss mit dem positiven Pol der Batterie verbunden werden.

4 Leuchtdioden, 2 x rot, 1 x grün, 1 x gelb​

👉 siehe Experiment 1

Das Experiment​

Bauen Sie auf dem Steckbrett die nachfolgende Schaltung auf. Beachten Sie, dass die kurzen Anschlüsse der LEDs immer auf der Seite des negativen Pols der Batterie (blau) angeschlossen sind.

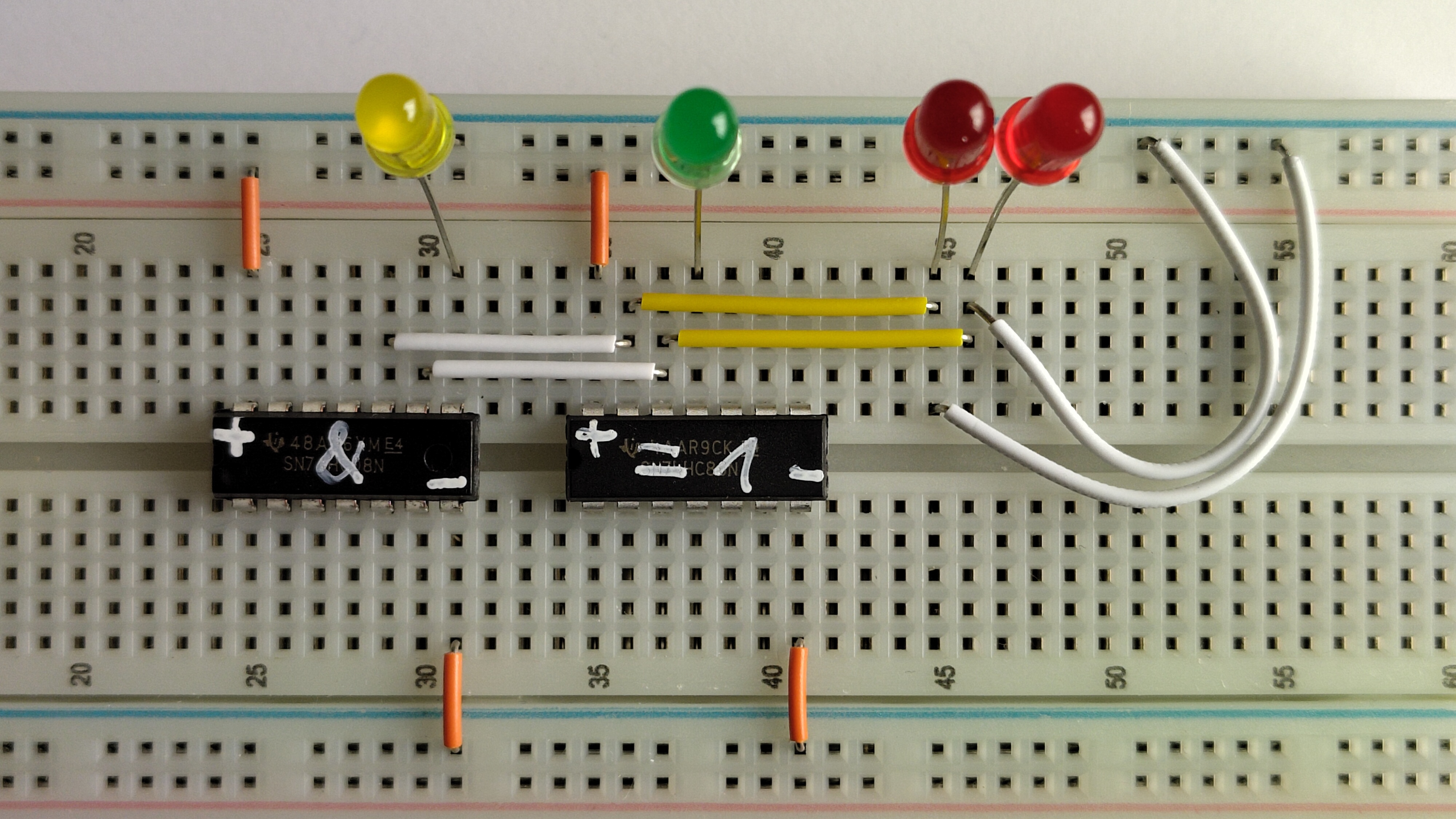

Schaltungsaufbau für HalbaddiererSchaltungsaufbau für Halbaddierer

Die beiden Eingänge A0 und B0 (gebogene weisse Drahtbrücken und rote LEDs) sind sowohl mit den Eingängen des EXOR-Gatters, wie auch mit den Eingängen des UND-Gatters verbunden. Der Ausgang des EXOR-Gatters (grüne LED) entspricht dem Ergebnis E0 und der Ausgang des UND-Gatters (gelbe LED) entspricht dem Übertrag Ü0 bei der Berechnung von A0 + B0.

Überprüfen Sie durch abwechslungsweises Verbinden der beiden Eingänge mit dem positiven und negativen Pol der Batterie, ob die Schaltung wirklich wie ein Halbaddierer funktioniert.
